Knowledge Round Table 21.

Radar Performance Test.

ဒီတစ်ခါမှာ တင်ပြချင်တဲ့ Knowledge Round 21 မှာတော့ 2/Off (သို) Navigation officer တစ်ယောက်အ‌ေနနဲ့ Radar Performance Test လုပ်တဲ့ procedure ကို ဖေါ်ပြလိုပါတယ်။
IMO Performance Standards for Navigational Equipment Annex- 9
အရ Test Standard နဲ့ ကိုက်ညီရပါမယ်။
Radar တစ်လုံးရဲ့ Transmission နဲ့ Receiving power ကို Test လုပ်တဲ့သဘောပါ။

Transmission Power week ဖြစ်နေရင်တော့ တစ်ချို target တွေရဲ့ ပုံရိပ်ကို long range မှာDisplay monitor မှာ မဖေါ်ပြနိုင်ပါ။Very less sensitivity ဖြစ်ပြီး faint Echo တွေ ဖြစ်‌‌ေပါ်လာနိုင်ပါတယ်။
Receiving Power (သို)Receiver sensitivity week ဖြစ်ရင်တော့ target echo တွေ ကို Display
monitor မှာ week echo အနေနဲ့‌ေတွ့မြင်ရပါမယ်။

ဒါဆိုရင် JRC Radar Performance Test လုပ်ပုံကို
ဥပမာ အနေနဲ့တင်ပြလိုက်ပါတယ်။

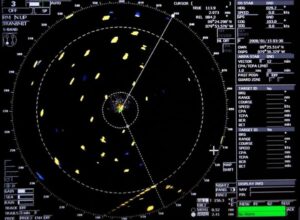

ပုံမှာဖေါ်ပြထားတဲ့အတိုင်း Test Menu ကို click လုပ်ပြီး PM ကို On ပါ။Radar ရဲ့ range 24nm ကိုပြောင်းသွားပါမယ်။Gain ကို increase to full လုပ်ပြီး
plume ရဲ့ length ကို VRM နဲ့ plume range ကိုတိုင်းပါ။
ထိုနောက် PM ရဲ့ Bar length ကို ပုံမှာဖေါ်ပြထားတဲ့အတိုင်း ဖတ်ပါ။
Plume Range က receiving power ကိုဖေါ်ပြပြီး
Bar length သည် Transmission Power ကို ဖေါ်ပြချင်းဖြစ်ပါတယ်။
အထက်ပါ Test က ရရှိတဲ့ value များကို Radar magnetron အသစ်တပ်ဆင်တုန်းက ရရှိတဲ့ initial reference value (Radar အနောက်ဘက် (သို) Magnetron Box တွင်ကပ်ထားသည်) နှင့် radar manual မှာပါတဲ့ Calibration curve ကိုသုံးပြီး compare လုပ်ပါက different of Transmission power and receiving power ကိုရပါမည်။

Actual plume length နှင့် initial plume length ကို ပုံပါအတိုင်းcompare လုပ်လိုရလာတဲ့ difference ကို receiver
system ရဲ့ sensitivity deterioration လိုခေါ်ဆိုကြပါတယ်။

Actual bar length နှင့် Initial bar length ကို compare လုပ်လိုရရှိတဲ့ difference ကိုတော့
Transmitter system ရဲ့ relative attenuation
လိုသိရပါတယ်။

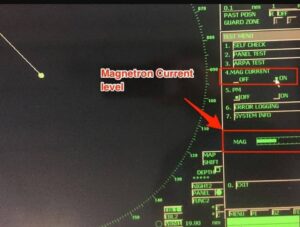

နောက်ထပ် Magnetron current ကိုလည်းစစ်ရပါမယ်။
Magnetron current level ဟာ Manufacturers instruction အရ 5 – 9.5 A range အတွင်းရှိရပါမယ်။

အထက်မှာဖေါ်ပြခဲ့တဲ့ အချက်တွေနဲ့မိမိသ‌င်္ဘောရဲ့ Radar ဟာ ကွာခြားလွန်းနေရင်တော့ Master ကို
inform လုပ်ပြီး shore service technician ကို
request လုပ်ရပါမယ်။

နိဂုံးချုပ်အနေနဲ့ ဆိုရရင် Radar ဟာ Navigation
officers တွေရဲ့ အားထားရဆုံးမျက်လုံးလိုတောင်ဆိုနိုင်ပါတယ်။ဒါပေမယ့် Radar ကို Proper setting လုပ်ပြီး
မသုံးနိုင်ရင်တော့ Navigation officer ဟာ မျက်စေ့တစ်လုံးပိတ်ထားပြီး Navigation Watch လုပ်နေတာနဲ့တူပါတယ်။

နောက် Knowledge Round တွေမှာလည်း ဆက်လက်ကြိုးစား‌‌ပါဦးမည်။

Make.believe

Maritime Pro
